Posital模拟量角度传感器

一般数据
使用范围    单轴方向位置和水平测量
测量范围    270°
绝对精度    ±0.50°
分辨率    0.01°
电气数据
电源电压    10 – 30 VDC
功耗（不带负载）    ≤ 0.7 W
EMC:发射干扰    DIN EN 61000-6-4
EMC:抗干扰    DIN EN 61000-6-2
反极性保护    是
短路保护    是
MTTF    400 years @ 40 °C
环境规格
工作温度    -40 °C (-40 °F) - +80 °C (+176 °F)
存储温度    -40 °C (-40 °F) – +85 °C (+185 °F)
溫度漂移    0.004°/ K
外壳防护等级    IP68/IP69K
耐冲击性    ≤ 100g (6毫秒半弦波, EN 60068-2-27)
耐振动性    1.5 mm (10 Hz – 58 Hz) & ≤ 20 g (58 Hz to 2000 Hz)
机械数据
外壳材料    铸造铝合金
灌封材料    PUR电缆(聚氨酯材料)
重量    370 g (0.82 lb)
接口

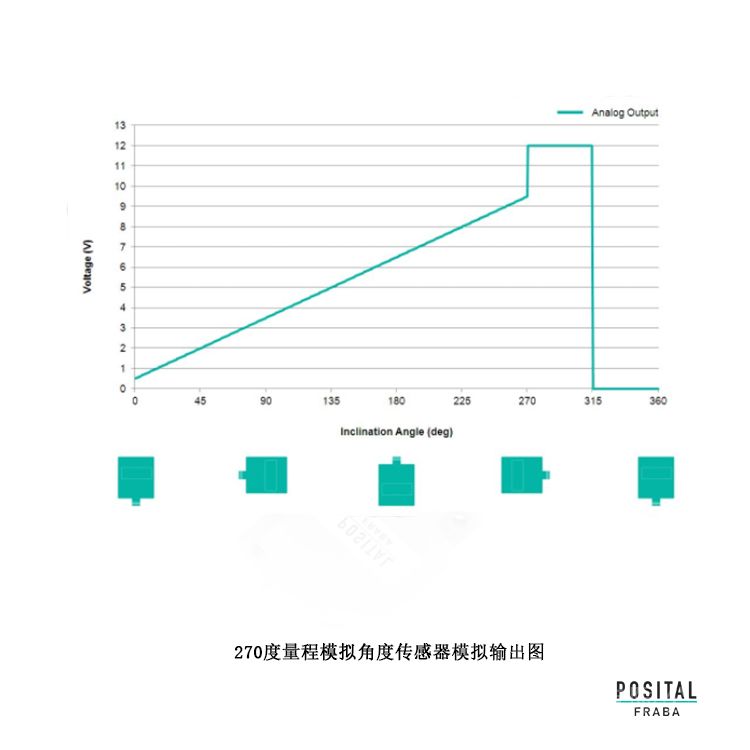

接口    模拟量 电压 0.5 - 9.5 V
建立时间    125 ms
输出类型    电压 0.5 – 9.5 V
*小负载电阻    5 kΩ
线性度    ± 0.02%

电气连接
连接类型    电缆 1 m
电缆长度    1 m [39"]
导线截面    0.34 mm² / AWG 22
材料 / 类型    PUR / PU
电缆直径    7.5 mm (0.30 in)
*小弯曲半径    56 mm (2.2") 固定, 75 mm (3") 弯曲
产品寿命周期信息
产品寿命周期信息    现有产品
电气连接
Approval    CE + cULus
連接計劃
信號    電纜顏色
Power Supply    红
GND    黄色
Z-Axis, Voltage Output    绿色
Set1    棕色
不连接    白
不连接    粉红色
不连接    灰色
不连接    蓝色
Shielding    屏蔽

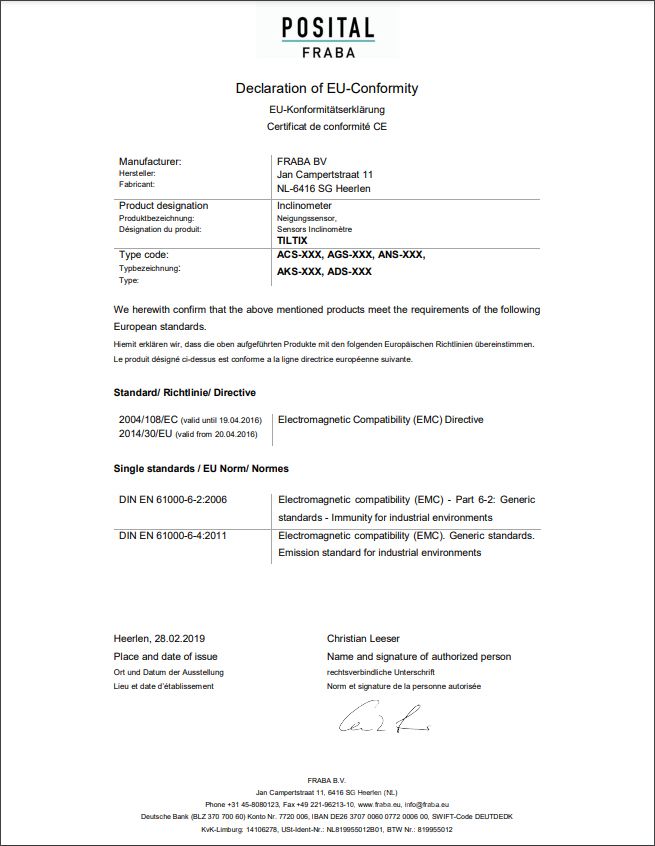

CE认证：
