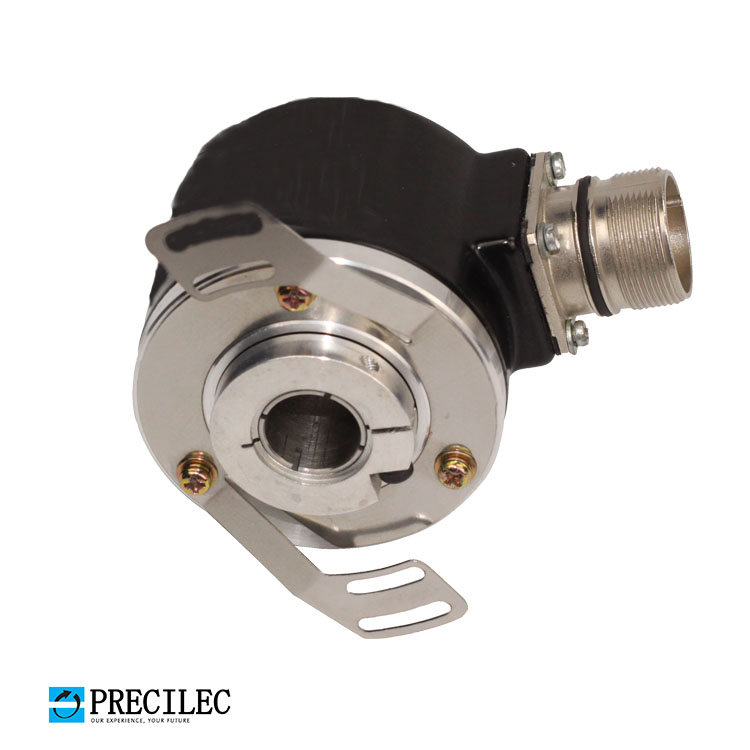

PRECILECPIH514系列光电增量式编码器

雷恩PRECILEC PIH5-14系列是精密光学增量编码器；专为在工业中精确测量转速和旋转轴位置的应用环境而设计:比如机床、电机驱动、钢铁企业，机械制造，自动化行业等…；使用微分光学测量和比率处理的信号，以*小化温度和光二极管老化的影响，大幅延长了编码器的使用寿命；使用通用互补的推挽输出接口和更大的电源电压范围，使他们非常容易与大多数高噪声抗干扰的电子控制单元连接。

主要特点：

通用型号系列，标准通孔内径为14mm,  （8mm、10mm、12mm可用轴套实现）

由于DAC(防耦合装置)，空心轴安装方便

坚固性和极好的抗冲击/振动能力

高分辨率:高达80000 cpt

供电电压：5-30vdc

在-30℃至100℃(可选-40℃)温度下的高性能

输出信号频率高性能:300 kHz

可输出A、B、Z、/A、/B、/Z信号

短路保护和极性反转保护

电气参数：

•供电电压：                  ±5V---±30vdc与反极性保护

•*大空载电源电流：     75 mA

•*大负载电流：           40 mA

绝缘：                         1000 V eff

机械参数：

•外壳：                        锌合金机身：    铝合金轴：        不锈钢

•轴承：                       6803系

•*高持续转速：         4500转

•启动扭矩：                 ≤6.10^-3N.m

•轴惯性：                     ≤2,2.10-6kg.m²

•*大的允许速度：       9 000 min^-1

•连续的*大允许速度：6 000 min-1

•轴封：                          氟橡胶

•重量：                          0.300 kg

•防护等级：                  IP65

•*大冲击：                  ≤500 m.s^-2(during 6 ms)

•*大震动：                  ≤100 m.s-²(55 … 2 000 Hz)

•EMC：                        EN 50081-1, EN 61000-6-2.

•轴端承受力：              轴向：20N 径向:50N

•工作温度：                  - 30 ... + 100°C

•储存温度：                 - 40 ... + 100°C

•理论机械寿命：          10⁹圈

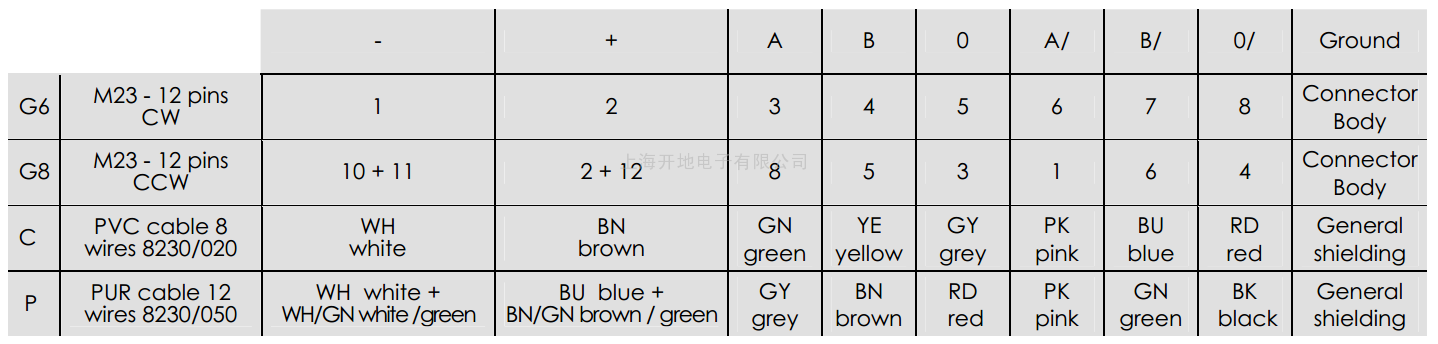

标准连接：

常见的雷恩PRECILEC PIH5-14系列增量式编码器

PIH514PG5MC1024CR//RK001

PIH15-16//5G5MC//01024//BGR

PIH514-PG5MC-500CR

PIH514-PG5MC-1024CR

PIH514-PG5MC-2048CR

PIH15-14//PG5MC//0500CR2000//A58

PIH514/PG5MC/1024/CR020
